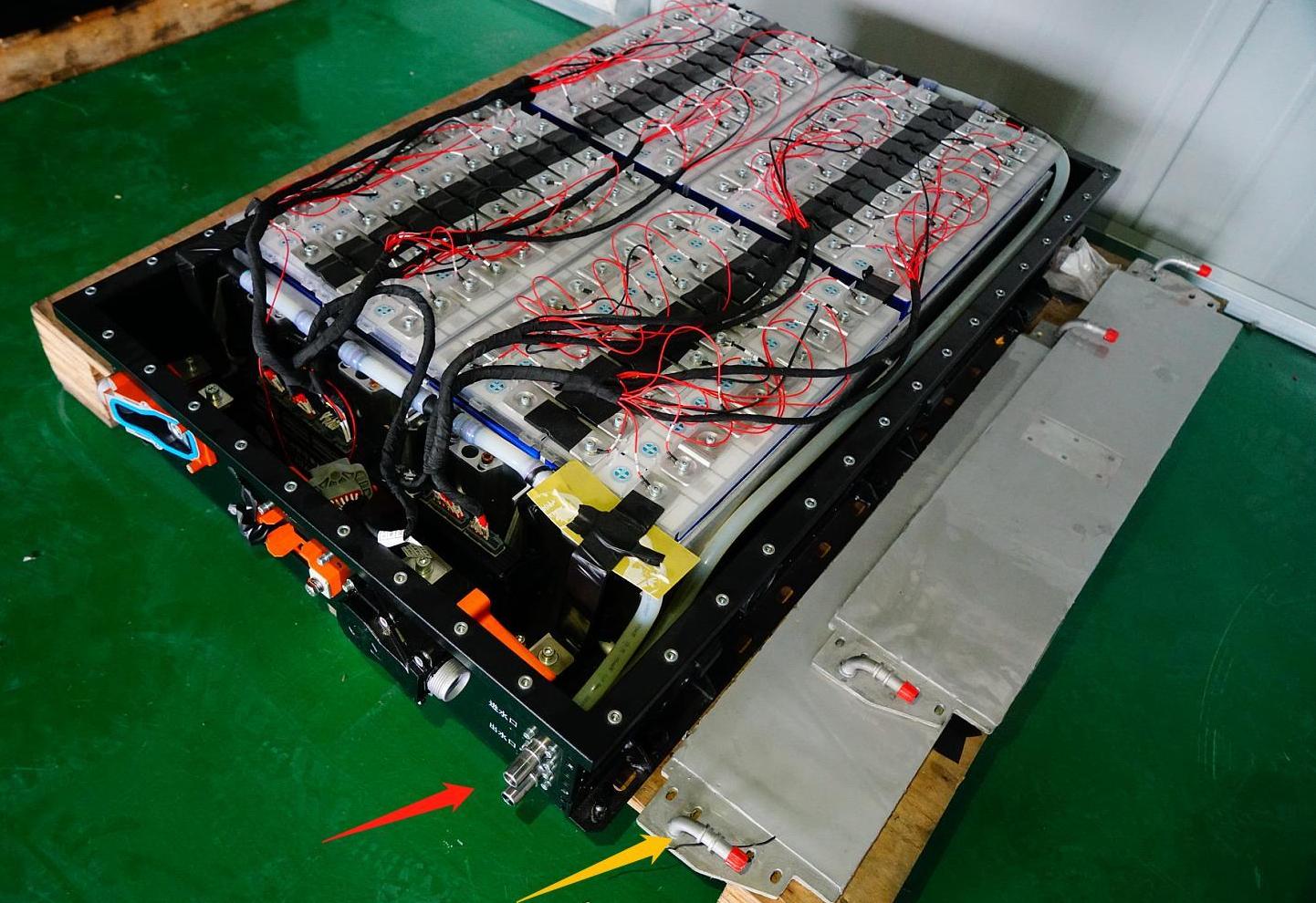

Το σύστημα διαχείρισης μπαταρίας (BMS) ελέγχει την κατάσταση λειτουργίας της μπαταρίας μέσω ενός μηχανήματος πεπερασμένης κατάστασης, ανταποκρίνεται σε εξωτερικές εντολές και ανιχνεύει διάφορες εσωτερικές συνθήκες του συστήματος μπαταρίας. Ακολουθούν αρκετοί συνήθεις τρόποι λειτουργίας και τα χαρακτηριστικά τους:
1. Λειτουργία χαμηλής ισχύος (αναμονής).
Σε αυτή τη λειτουργία, η μπαταρία αποσυνδέεται από το φορτίο ανοίγοντας τον επαφέα και το ρεύμα της μπαταρίας είναι μηδέν. Το σύστημα στοχεύει στην ελαχιστοποίηση της κατανάλωσης ενέργειας από πακέτα μπαταριών υψηλής τάσης και στον έλεγχο των πηγών ισχύος. Λόγω της αποσύνδεσης του συστήματος μπαταρίας, δεν υπάρχει ανάγκη παρακολούθησης της τάσης και της θερμοκρασίας της μπαταρίας. Όλα τα κυκλώματα παρακολούθησης και τα IC βρίσκονται σε κατάσταση υψηλής σύνθετης αντίστασης, ο δίαυλος επικοινωνίας είναι αδρανής, ο μικροεπεξεργαστής είναι απενεργοποιημένος και όσο το δυνατόν περισσότερα κυκλώματα είναι απενεργοποιημένα.
Σενάρια εφαρμογής:
Όταν σβήνετε το διακόπτη ανάφλεξης ενός ηλεκτρικού οχήματος.
Λειτουργία:
Να ξυπνάτε τακτικά από την κατάσταση αναστολής λειτουργίας για εκτίμηση της κατάστασης της μπαταρίας και ελέγχους ισορροπίας.
Απαιτείται ρολόι πραγματικού χρόνου ή κύκλωμα χρονοδιακόπτη στο υλικό, που υποστηρίζει τη λειτουργία "ξυπνητήρι", ρυθμισμένη μέσω του διαύλου I2C ή SPI.
2. Κατάσταση αδράνειας (αναμονής).
Σε αυτήν τη λειτουργία, η μπαταρία εξακολουθεί να είναι αποσυνδεδεμένη από το φορτίο, αλλά το κύκλωμα παρακολούθησης είναι αποτελεσματικό. Η τάση και η θερμοκρασία της μπαταρίας μετρώνται και εκτελούνται αλγόριθμοι ανίχνευσης βλαβών και αλγόριθμοι εκτίμησης κατάστασης φόρτισης. Αυτή η κατάσταση επιτρέπει την επαλήθευση της κατάστασης των στοιχείων της μπαταρίας και ολόκληρου του συστήματος ενώ το σύστημα της μπαταρίας είναι αποσυνδεδεμένο και αποτρέπει τη φόρτιση και την αποφόρτιση.
Σενάρια εφαρμογής:
Βεβαιωθείτε ότι το σύστημα είναι ασφαλές πριν κλείσετε τον επαφέα κατά την εκκίνηση και τον τερματισμό του συστήματος.
Λειτουργία:
Η δραστηριότητα του διαύλου επικοινωνίας περιλαμβάνει την ανταλλαγή πληροφοριών μεταξύ μπαταριών, φορτίων και άλλων συσκευών στο δίκτυο.
Η εξισορρόπηση μονάδας μπορεί να πραγματοποιηθεί σε αυτήν την κατάσταση.
3. Λειτουργία προ φόρτισης ή ήπιας εκκίνησης
Σε αυτήν τη λειτουργία, άλλες συσκευές στο δίαυλο υψηλής τάσης θα πρέπει να αναμένουν ότι η τάση του διαύλου θα ανέλθει στην τάση της μπαταρίας, αλλά δεν πρέπει να καταναλώνουν ρεύμα από το δίαυλο για να αποφευχθεί η αποτυχία της προφόρτισης. Η ακολουθία κλεισίματος του επαφέα θα ενεργοποιηθεί από μια εξωτερική εντολή συνδεδεμένη με την μπαταρία.
Σενάρια εφαρμογής:
Κατά την εκκίνηση ενός ηλεκτρικού οχήματος, βεβαιωθείτε ότι η τάση του διαύλου υψηλής τάσης αυξάνεται σταθερά.
Λειτουργία:
Αυτή η κατάσταση θα τερματιστεί όταν ολοκληρωθεί επιτυχώς η ακολουθία κλεισίματος του επαφέα ή όταν εντοπιστεί σφάλμα κατά τη διάρκεια της προσπάθειας.
4. Ηλεκτρονική κατάσταση
Σε αυτή τη λειτουργία, η μπαταρία είναι συνδεδεμένη στο φορτίο ή στη συσκευή φόρτισης. Πολλές εφαρμογές, όπως η αποθήκευση δικτύου και τα υβριδικά οχήματα, χρησιμοποιούν το ίδιο δίκτυο συσκευών για τη φόρτιση και την αποφόρτιση μπαταριών, επομένως δεν υπάρχει διάκριση μεταξύ των λειτουργιών φόρτισης και εκφόρτισης. Άλλα συστήματα με ξεχωριστά φορτία και φορτιστές ενδέχεται να χρησιμοποιούν διαφορετικές λειτουργίες για τη σύνδεση κάθε συσκευής.
Σενάρια εφαρμογής:
Η κατάσταση φόρτισης και εκφόρτισης ηλεκτρικών οχημάτων με μπαταρία.
Λειτουργία:
Ενδέχεται να υπάρχει μια κατάσταση σφάλματος όπου μπορεί να ζητηθεί από το σύστημα κωδικοί σφάλματος και να εκτελεστούν οι ρουτίνες διάγνωσης, αλλά το σύστημα δεν μπορεί να κλείσει τον επαφέα μέχρι να εκτελεστεί μια καθαρή εντολή για έξοδο από την κατάσταση σφάλματος.
5. Κατάσταση σφάλματος
Σε αυτήν τη λειτουργία, λόγω προβλημάτων με το σύστημα μπαταρίας, η μπαταρία παραμένει σε αδράνεια όταν ο επαφέας είναι ανοιχτός, αλλά δεν ανταποκρίνεται σε ορισμένες εντολές.
Σενάρια εφαρμογής:
Όταν το σύστημα μπαταρίας δυσλειτουργεί.
Λειτουργία:
Το σύστημα μπορεί να ερωτηθεί για κωδικούς σφαλμάτων και για διαγνωστικές ρουτίνες που εκτελούνται.
Το σύστημα δεν μπορεί να κλείσει τον επαφέα μέχρι να εκτελεστεί μια διαγραφή εντολής για έξοδο από την κατάσταση σφάλματος.
Θέματα που χρήζουν προσοχής:
Αποφύγετε ατελείωτους κύκλους μεταξύ εσφαλμένων καταστάσεων και προσπαθειών σύνδεσης της μπαταρίας.
Εάν διορθωθούν αυτόματα ορισμένα σφάλματα μπαταρίας, προκαλώντας μια προσπάθεια επιστροφής στην κατάσταση σύνδεσης, μπορεί να προκύψει αυτή η κατάσταση.
Επίλογος
Ο τρόπος λειτουργίας του συστήματος διαχείρισης μπαταρίας καλύπτει διάφορες καταστάσεις, από χαμηλή κατανάλωση ενέργειας έως online κατάσταση, διασφαλίζοντας ότι το σύστημα μπαταρίας μπορεί να λειτουργεί με ασφάλεια και αξιοπιστία υπό διάφορες συνθήκες. Μέσω λογικής διαχείρισης κατάστασης και ανίχνευσης σφαλμάτων, η διάρκεια ζωής της μπαταρίας μπορεί να παραταθεί αποτελεσματικά και η συνολική απόδοση και αξιοπιστία του συστήματος μπορεί να βελτιωθεί.
