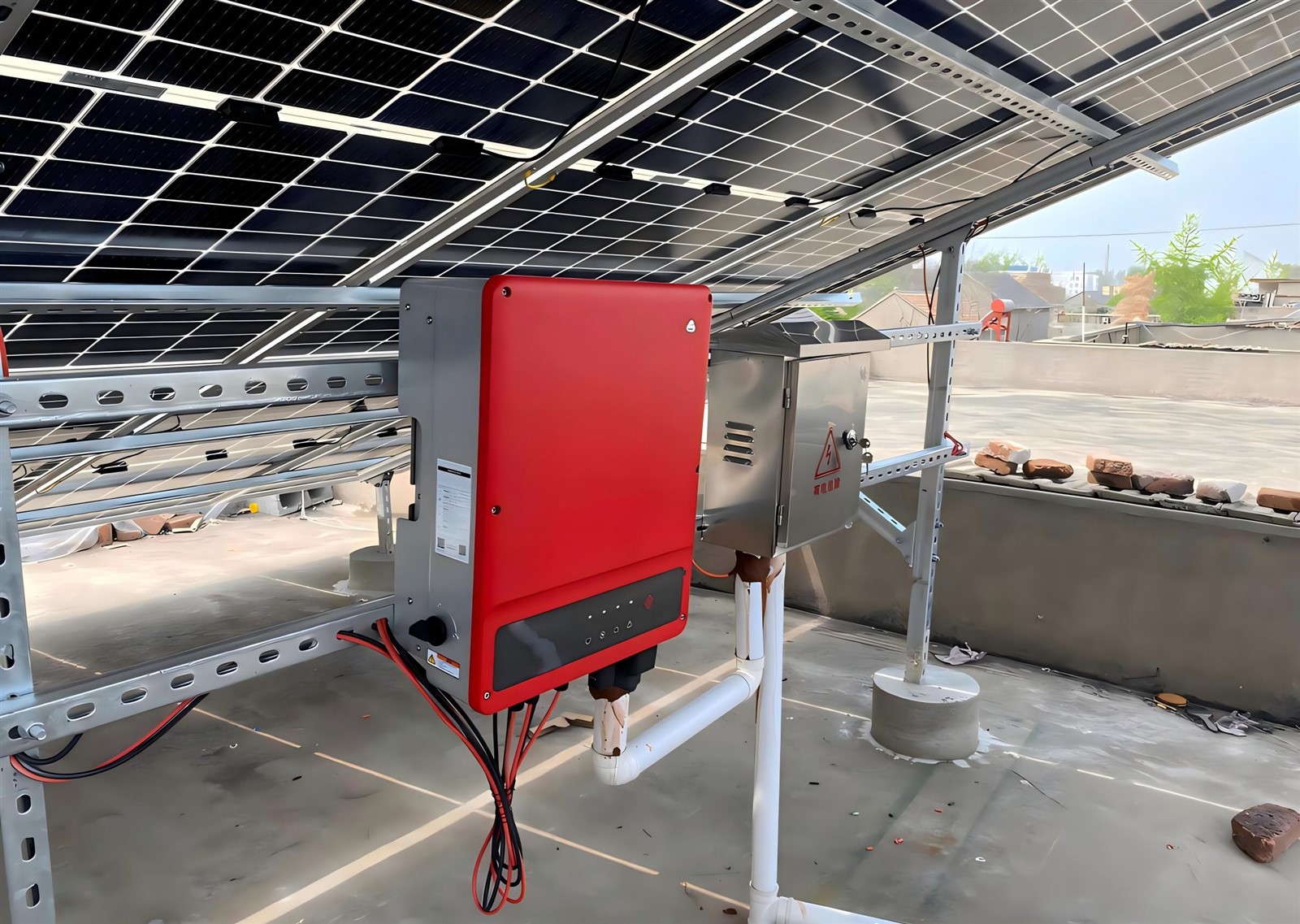

Ένας μετατροπέας που συνδέεται με το πλέγμα αλληλεπιδρά με το πλέγμα χρησιμότητας με διάφορους τρόπους. Πρώτον, μετατρέπει το άμεσο ρεύμα (DC) που παράγεται από ηλιακούς συλλέκτες ή άλλες κατανεμημένες πηγές ενέργειας σε εναλλασσόμενο ρεύμα (AC) που ταιριάζει με την τάση, τη συχνότητα και τη φάση του δικτύου χρησιμότητας. Αυτή η μετατροπή είναι ζωτικής σημασίας καθώς το πλέγμα λειτουργεί στο AC. Στη συνέχεια, συνεχώς παρακολουθεί και συγχρονίζεται με τις ηλεκτρικές παραμέτρους του πλέγματος. Προσαρμόζει την έξοδο του για να διασφαλίσει ότι η συχνότητα και η φάση είναι ακριβώς σύμφωνη με εκείνα του δικτύου. Όταν ο μετατροπέας εντοπίσει ότι η παραγωγή του είναι σε συγχρονισμό, μπορεί να τροφοδοτήσει με ασφάλεια την παραγόμενη ισχύ στο δίκτυο. Σε περίπτωση ανωμαλιών στο δίκτυο, όπως η τάση, οι διογκωμένες αποκλίσεις ή οι αποκλίσεις συχνότητας πέρα από τα αποδεκτά όρια, ο μετατροπέας που συνδέεται με το δίκτυο έχει σχεδιαστεί για να αποσυνδέεται από το δίκτυο για να προστατεύσει τόσο τον μετατροπέα όσο και τον εξοπλισμό του δικτύου. Επιπλέον, μπορεί επίσης να επικοινωνεί με τον χειριστή πλέγματος ή τα έξυπνα συστήματα πλέγματος για να παρέχει πληροφορίες σχετικά με την παραγωγή ενέργειας, όπως η ποσότητα ισχύος που τροφοδοτείται στο δίκτυο και την κατάσταση του μετατροπέα. Αυτό επιτρέπει την καλύτερη διαχείριση του δικτύου και βελτιστοποίηση της κατανομής ισχύος. Συνολικά, ο μετατροπέας που συνδέεται με το δίκτυο διαδραματίζει ζωτικό ρόλο στην ενσωμάτωση των κατανεμημένων ενεργειακών πόρων στο πλέγμα χρησιμότητας με απρόσκοπτο και αξιόπιστο τρόπο.
Συγχρονισμός τάσης και συχνότητας
Παρακολούθηση παραμέτρων πλέγματος: Ο μετατροπέας που συνδέεται με το πλέγμα είναι εξοπλισμένος με αισθητήρες και κυκλώματα ελέγχου που παρακολουθούν συνεχώς την τάση και τη συχνότητα του πλέγματος χρησιμότητας. Πρέπει να γνωρίζει τις ακριβείς τιμές αυτών των παραμέτρων για να εξασφαλίσει τη σωστή σύνδεση και λειτουργία.
Αντιστοίχιση εξόδου: Ο μετατροπέας ρυθμίζει την τάση και τη συχνότητα του εναλλασσόμενου ρεύματος (AC) που παράγει για να ταιριάζει με εκείνα του δικτύου χρησιμότητας. Αυτό επιτυγχάνεται συνήθως μέσω προηγμένων αλγορίθμων ελέγχου και συστατικών ηλεκτρονικών ισχύος. Για παράδειγμα, εάν η τάση του πλέγματος είναι 220 βολτ και η συχνότητα είναι 50 Hz, ο μετατροπέας θα ρυθμίσει την έξοδο του για να ταιριάζει με ακρίβεια αυτές τις τιμές.
Ανίχνευση φάσης πλέγματος: Εκτός από την τάση και τη συχνότητα, ο μετατροπέας πρέπει επίσης να ευθυγραμμίσει τη φάση της παραγωγής του με εκείνη του δικτύου. Η φάση αντιπροσωπεύει το χρονοδιάγραμμα της κυματομορφής εναλλασσόμενου ρεύματος. Ο μετατροπέας χρησιμοποιεί κυκλώματα βρόχου κλειδώματος φάσης (PLL) για να ανιχνεύσει τη φάση της τάσης του πλέγματος και στη συνέχεια ρυθμίζει ανάλογα τη φάση της δικής του παραγωγής.
Εξασφάλιση ομαλής σύνδεσης: Μόλις η φάση της εξόδου του μετατροπέα ευθυγραμμίζεται με το πλέγμα, η ισχύς μπορεί να τροφοδοτηθεί ομαλά στο πλέγμα χωρίς να προκαλέσει διαταραχές ή ζητήματα ποιότητας ισχύος. Αυτή η ευθυγράμμιση φάσης είναι ζωτικής σημασίας για τη διατήρηση της σταθερότητας και της αποτελεσματικότητας του συστήματος ισχύος.
ΕΛΕΓΧΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΞΟΠΛΙΣΜΟΥ: Το πλέγμα δεμένο μετατροπέα μπορεί να ελέγξει την ποσότητα ισχύος που τροφοδοτείται στο πλέγμα με βάση διάφορους παράγοντες. Αυτοί οι παράγοντες περιλαμβάνουν την ποσότητα της ηλιακής ενέργειας που παράγεται από τους ηλιακούς συλλέκτες, τη ζήτηση φορτίου στο δίκτυο και τυχόν σήματα ελέγχου που λαμβάνονται από τον χειριστή του δικτύου. Για παράδειγμα, εάν οι ηλιακοί συλλέκτες δημιουργούν περισσότερη ισχύ από το τοπικό φορτίο, ο μετατροπέας θα αυξήσει την ισχύ που τροφοδοτείται στο δίκτυο.
Αντισταθμιστική αντιστάθμιση ισχύος: Ορισμένοι μετατροπείς που συνδέονται με το πλέγμα είναι επίσης σε θέση να παρέχουν αντιδραστική αντιστάθμιση ισχύος. Η αντιδραστική ισχύς απαιτείται για τη διατήρηση της σταθερότητας της τάσης του δικτύου. Ο μετατροπέας μπορεί να ρυθμίσει την ποσότητα αντιδραστικής ισχύος που προμηθεύει ή απορροφά για να βοηθήσει στη βελτιστοποίηση του συντελεστή ισχύος του δικτύου και να βελτιώσει τη συνολική του απόδοση.
Επικοινωνία με τον χειριστή δικτύου: Σε ορισμένες περιπτώσεις, ο συνδεδεμένος πλέγματος μπορεί να επικοινωνεί με τον χειριστή του δικτύου μέσω μιας διεπαφής επικοινωνίας. Αυτό επιτρέπει στον χειριστή του πλέγματος να παρακολουθεί εξ αποστάσεως τη λειτουργία του μετατροπέα και να ελέγχει την ισχύ του, εάν είναι απαραίτητο. Για παράδειγμα, κατά τη διάρκεια περιόδων υψηλής ζήτησης πλέγματος ή αστάθειας δικτύου, ο χειριστής δικτύου μπορεί να στείλει εντολές στον μετατροπέα για να προσαρμόσει την έξοδο του.
Λειτουργίες προστασίας: Ο μετατροπέας είναι εξοπλισμένος με διάφορους μηχανισμούς προστασίας για να εξασφαλιστεί η ασφάλεια του δικτύου και του συνδεδεμένου εξοπλισμού. Αυτές περιλαμβάνουν την προστασία υπέρτασης, την προστασία υπεράσπισης, την προστασία υποκειμενικής συχνότητας και την προστασία κατά της νησιωτικής. Εάν ο μετατροπέας εντοπίσει τυχόν μη φυσιολογικές συνθήκες στο πλέγμα, όπως η ακίδα τάσης ή η απόκλιση συχνότητας εκτός του κανονικού εύρους, θα αποσυνδεθεί αμέσως από το πλέγμα για να αποφευχθεί η βλάβη.
Μπορεί ένας μετατροπέας που συνδέεται με το δίκτυο να χρησιμοποιηθεί σε συστήματα ηλιακής ενέργειας εκτός δικτύου;
Ένας μετατροπέας που συνδέεται με το δίκτυο δεν είναι τυπικά σχεδιασμένο για να χρησιμοποιείται σε συστήματα ηλιακής ενέργειας εκτός δικτύου και υπάρχουν διάφοροι λόγοι για αυτό:
Έλλειψη διαχείρισης αποθήκευσης ενέργειας:
Τα συστήματα ηλιακής ενέργειας εκτός δικτύου απαιτούν τη δυνατότητα διαχείρισης και αποθήκευσης ενέργειας σε μπαταρίες για χρήση κατά τη διάρκεια περιόδων κατά τις οποίες ο ήλιος δεν λάμπει ή όταν η ζήτηση ισχύος υπερβαίνει την ηλιακή παραγωγή. Οι μετατροπείς που συνδέονται με το πλέγμα έχουν σχεδιαστεί κυρίως για να μετατρέπουν την ισχύ DC από ηλιακούς συλλέκτες σε ισχύ AC και να το τροφοδοτούν απευθείας στο πλέγμα. Δεν διαθέτουν τα απαραίτητα ενσωματωμένα χαρακτηριστικά και μηχανισμούς ελέγχου για τη διαχείριση της φόρτισης και της εκφόρτισης των μπαταριών αποτελεσματικά. Για παράδειγμα, δεν διαθέτουν τη δυνατότητα προσαρμογής της τάσης φόρτισης και του ρεύματος με βάση την κατάσταση φόρτισης της μπαταρίας, η οποία είναι ζωτικής σημασίας σε συστήματα εκτός δικτύου για να εξασφαλιστεί η μακροζωία και η σωστή λειτουργία των μπαταριών.
Εξάρτηση συγχρονισμού πλέγματος:
Οι μετατροπείς που συνδέονται με το πλέγμα βασίζονται στην παρουσία ενός σταθερού δικτύου χρησιμότητας για συγχρονισμό τάσης και συχνότητας. Σε μια ρύθμιση εκτός δικτύου, δεν υπάρχει πλέγμα για συγχρονισμό, οπότε ο μετατροπέας δεν θα μπορούσε να λειτουργήσει σωστά. Χρειάζεται αναφορά από το πλέγμα για να ρυθμίσει την τάση εξόδου, τη συχνότητα και τη φάση. Χωρίς σύνδεση πλέγματος, ο μετατροπέας δεν θα μπορούσε να παρέχει μια σταθερή έξοδο AC για την τροφοδοσία φορτίων εκτός δικτύου.
Περιορισμένες δυνατότητες δημιουργίας αντιγράφων ασφαλείας και αναμονής:
Στα συστήματα εκτός δικτύου, είναι συχνά απαραίτητο να υπάρχουν εφεδρικές πηγές ενέργειας ή η δυνατότητα να αλλάζουν άψογα μεταξύ διαφορετικών πηγών ενέργειας. Οι μετατροπείς που συνδέονται με το πλέγμα δεν έχουν σχεδιαστεί με γνώμονα αυτές τις δυνατότητες. Επικεντρώνονται στην τροφοδοσία τροφοδοσίας στο δίκτυο και δεν διαθέτουν τα χαρακτηριστικά για τη διαχείριση πολλαπλών πηγών ενέργειας ή την παροχή εφεδρικών ισχύος σε περίπτωση αποτυχίας ηλιακού πίνακα ή ανεπαρκούς ηλιακού φωτός.
Στα συστήματα εκτός δικτύου, η έννοια του "νησιού" (ο μετατροπέας που λειτουργεί ανεξάρτητα από το δίκτυο) είναι ο κανόνας, όχι ένα πρόβλημα που πρέπει να προστατεύεται ως σε συστήματα που συνδέονται με το δίκτυο. Οι μετατροπείς που συνδέονται με το πλέγμα διαθέτουν χαρακτηριστικά προστασίας κατά των νησιών για να εξασφαλίσουν ότι αποσυνδέονται από το δίκτυο σε περίπτωση αποτυχίας του δικτύου για να αποτρέψουν τους κινδύνους ασφαλείας και τη ζημιά του εξοπλισμού. Αυτά τα χαρακτηριστικά δεν είναι μόνο περιττά, αλλά μπορούν πραγματικά να εμποδίσουν τον μετατροπέα να λειτουργεί σωστά σε περιβάλλον εκτός δικτύου.
Τα συστήματα off-grid ενδέχεται να έχουν διαφορετικές απαιτήσεις ποιότητας ισχύος σε σύγκριση με τα συστήματα που συνδέονται με το δίκτυο. Οι μετατροπείς που συνδέονται με το πλέγμα βελτιστοποιούνται για να πληρούν τα πρότυπα ποιότητας ισχύος του δικτύου χρησιμότητας, τα οποία ενδέχεται να μην είναι κατάλληλα για φορτία εκτός δικτύου. Για παράδειγμα, τα φορτία εκτός δικτύου, όπως οι κινητήρες ή τα ευαίσθητα ηλεκτρονικά, ενδέχεται να απαιτούν μια πιο σταθερή και καθαρή τροφοδοσία με σφιχτή τάση και ρύθμιση συχνότητας. Οι μετατροπείς που συνδέονται με το δίκτυο ενδέχεται να μην είναι σε θέση να παρέχουν το απαραίτητο επίπεδο ποιότητας ενέργειας χωρίς σημαντικές τροποποιήσεις.
Συνοπτικά, ενώ είναι τεχνικά δυνατή η τροποποίηση ενός μετατροπέα που συνδέεται με το δίκτυο για χρήση εκτός δικτύου με σημαντική τεχνική εμπειρογνωμοσύνη και πρόσθετα στοιχεία, δεν είναι μια πρακτική ή συνιστώμενη λύση. Τα συστήματα ηλιακής ενέργειας εκτός δικτύου εξυπηρετούνται καλύτερα χρησιμοποιώντας μετατροπείς ειδικά σχεδιασμένους για εφαρμογές εκτός δικτύου, όπως μετατροπείς εκτός δικτύου ή υβριδικοί μετατροπείς που συνδυάζουν τις λειτουργίες ενός μετατροπέα και φορτιστή μπαταρίας και είναι εξοπλισμένοι με τα απαραίτητα χαρακτηριστικά για χειρισμό ενέργειας Αποθήκευση, διαχείριση ενέργειας και αυτόνομη λειτουργία.
1.Ε: Μπορώ να συνδέσω πολλαπλούς μετατροπείς που συνδέονται με το πλέγμα;
Α: Ναι, σε μερικά μεγαλύτερα συστήματα ηλιακής ενέργειας, μπορούν να συνδεθούν μαζί πολλαπλά πλέγματος μετατροπείς. Ωστόσο, αυτό απαιτεί προσεκτικό σχεδιασμό και εξέταση παραγόντων όπως η συνολική ισχύς ισχύος, η αντιστοίχιση τάσης και η επικοινωνία μεταξύ των μετατροπέων. Οι μετατροπείς θα πρέπει να είναι συμβατοί μεταξύ τους και ο σχεδιασμός του συστήματος θα πρέπει να ακολουθεί τους τοπικούς ηλεκτρικούς κώδικες και κανονισμούς.
2.Ε: Ποιος είναι ο αντίκτυπος του ακραίου καιρού σε ένα πλέγμα δεμένο μετατροπέα;
Α: Η ακραία θερμότητα μπορεί να προκαλέσει υπερθέρμανση του μετατροπέα, μειώνοντας την αποτελεσματικότητά του και ενδεχομένως να μειώσει τη διάρκεια ζωής του. Σε κρύο καιρό, μπορεί να συμβεί συμπύκνωση μέσα στον μετατροπέα, ο οποίος θα μπορούσε να οδηγήσει σε ηλεκτρικά προβλήματα. Οι ισχυροί άνεμοι και η έντονη βροχή μπορούν επίσης να δημιουργήσουν κινδύνους εάν ο μετατροπέας δεν είναι σωστά εγκατεστημένος ή προστατευμένος. Η εγκατάσταση του μετατροπέα σε μια προστατευμένη και καλά αεριζόμενη τοποθεσία μπορεί να βοηθήσει στην άμβλυνση αυτών των επιπτώσεων.
3.Ε: Πώς μπορώ να παρακολουθώ την απόδοση του πλέγματος μου δεμένα μετατροπέα;
Α: Πολλοί σύγχρονοι μετατροπείς που συνδέονται με πλέγμα έρχονται με ενσωματωμένα συστήματα παρακολούθησης. Μπορείτε να έχετε πρόσβαση στα δεδομένα παρακολούθησης μέσω μιας τοπικής οθόνης στον μετατροπέα ή εξ αποστάσεως μέσω μιας εφαρμογής για κινητά ή μιας πύλης ιστού. Τα δεδομένα περιλαμβάνουν πληροφορίες όπως παραγωγή ενέργειας, θερμοκρασία λειτουργίας και ειδοποιήσεις σφάλματος. Η τακτική παρακολούθηση αυτών των μετρήσεων μπορεί να σας βοηθήσει να εντοπίσετε τυχόν προβλήματα νωρίς και να εξασφαλίσετε τη βέλτιστη απόδοση.
4.Ερ: Υπάρχουν κυβερνητικά κίνητρα για τη χρήση των δεικτών δικτύου;
Α: Σε πολλές περιοχές, υπάρχουν κυβερνητικά κίνητρα για την εγκατάσταση συστημάτων SILAR SOLAR PORIT, τα οποία περιλαμβάνουν τη χρήση των μετατροπέων που συνδέονται με το πλέγμα. Αυτά τα κίνητρα μπορούν να έρθουν με τη μορφή φορολογικών πιστώσεων, εκπτώσεων ή τροφοδοσίας. Τα συγκεκριμένα κίνητρα ποικίλλουν ανάλογα με την τοποθεσία, οπότε είναι σημαντικό να ερευνήσετε και να ελέγξετε την τοπική σας κυβέρνηση ή το τμήμα ενέργειας για τις τελευταίες πληροφορίες.
5.Ε: Ποια είναι η διαφορά μεταξύ μιας μόνο φάσης και ενός τριπλού πλέγματος που συνδέεται με το πλέγμα;
Α: Ένας μετατροπέας με μονό πλέγμα χρησιμοποιείται για μικρότερες εφαρμογές οικιακής ή χαμηλής ισχύος και συνδέεται με ηλεκτρική τροφοδοσία μιας φάσης. Είναι κατάλληλο για σπίτια με κανονικά φορτία οικιακής χρήσης. Ένας μετατροπέας τριών φάσεων που συνδέεται με το πλέγμα χρησιμοποιείται για μεγαλύτερες εμπορικές ή βιομηχανικές εφαρμογές και συνδέεται με ηλεκτρική τροφοδοσία τριών φάσεων. Μπορεί να χειριστεί υψηλότερα φορτία ισχύος και είναι πιο αποτελεσματικό για τη διανομή ισχύος σε μεγαλύτερες εγκαταστάσεις.
